工業酸洗槽的結構及工作原理
瀏覽： |
2025-03-28 13:37

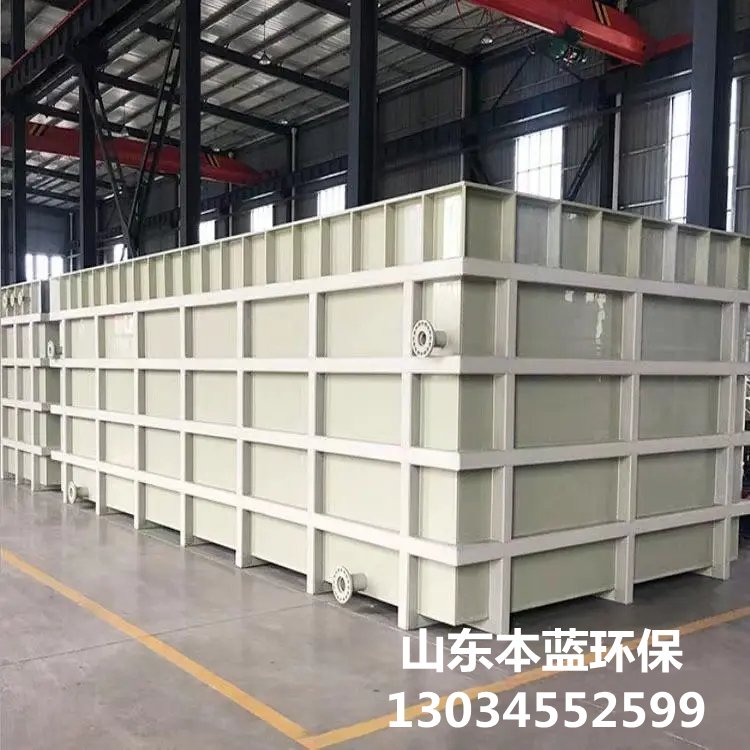

工業酸洗槽的結構及工作原理
工業酸洗槽是工件在酸洗過程中用來盛放水溶液、除去金屬表面薄膜的容器，以下是關于其結構及工作原理的介紹：
結構
1. 槽體：
通常由鋼板襯橡膠并內砌耐酸磚構成。與酸液直接接觸的部分可能采用兩層耐酸磚（如2×65mm）配合灰漿（共厚150mm）砌成，其余部分則用一層耐酸磚（70mm）砌成。
槽體設計有水平加強筋、垂直加強筋和槽底支撐筋，以增強其強度和剛度。
槽蓋上沿設計有水槽，用于外蓋罩上時的密封，以避免HCl氣體外泄。
2. 加熱系統：
酸洗槽液體的加工采用塑料王毛細管換熱器進行加熱。
加熱熱源通常是***于85攝氏度的熱水（由蒸汽加溫），這些熱水被打入換熱器的毛細管內，通過管壁傳導迅速平穩地加熱酸洗液。
3. 酸霧處理系統：
酸洗槽內部設有仿形門洞和風幕系統，以減少酸霧外溢。
酸洗支線的進、出口處設置有送風系統，防止酸氣外溢至主線設備。
酸洗廢氣通過酸霧凈化塔中和凈化后達標排放。
酸洗槽輸送機水平軌道和上下坡段采用防腐措施，以防止酸霧對輸送機的腐蝕影響。
4. 其他部件：
包括儲液槽、溢流盤、溢流槽、溢流底板等，這些部件有助于酸洗液的循環和溢流。
酸洗槽還配備有酸洗設備操作控制系統，用于控制酸洗過程的各項參數。
工作原理
1. 酸洗液循環：
酸洗液通過泵送系統進入酸洗槽，在槽內對金屬表面進行腐蝕清洗。
同時，酸洗液經過過濾系統去除懸浮顆粒和雜質，然后循環使用。
2. 溫度控制：
金屬酸洗過程中，酸洗液的溫度對腐蝕速度和清洗效果有很***影響。
因此，酸洗設備通常配備溫度控制系統，通過加熱裝置或冷卻裝置對酸洗液進行加熱或冷卻操作，保持適宜的溫度范圍。
3. 酸洗過程：
工件被吊入酸洗槽中，酸洗液與工件表面的氧化皮發生化學反應，生成可溶性鐵鹽和氫氣。
隨著反應的進行，氧化皮逐漸溶解在酸洗液中，使工件表面露出清潔的金屬表面。
同時，酸洗液中的緩蝕劑能夠減緩酸液對工件基體的腐蝕作用，保護工件不被過度腐蝕。
綜上所述，工業酸洗槽通過其******的結構和工作原理，實現了對金屬工件的有效酸洗處理，提高了工件的質量和表面光潔度。
